WR

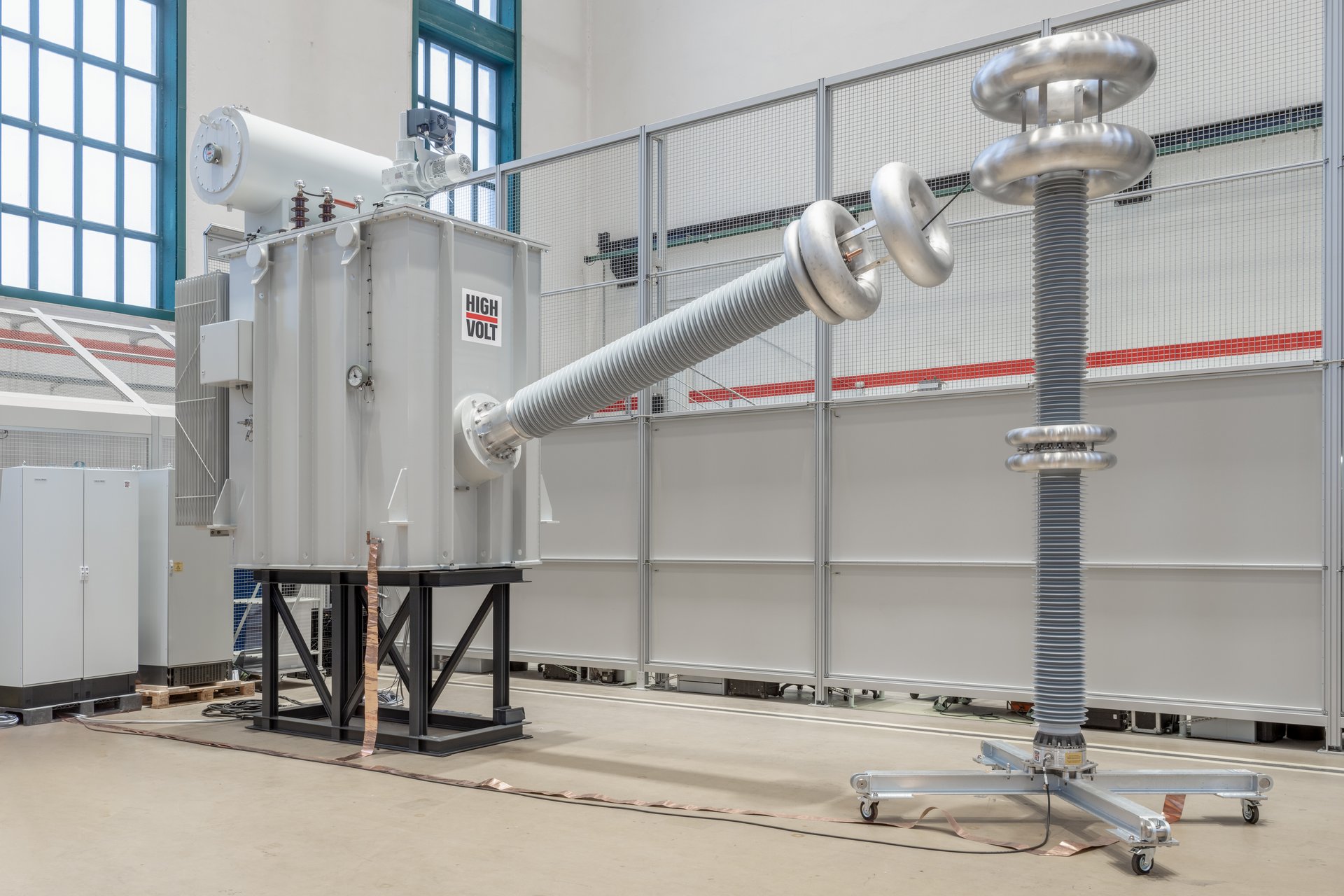

Wechselspannungsresonanzprüfsystem mit variabler Induktivität (Stahltankbauweise)
Wechselspannungsresonanzprüfsysteme mit variabler Induktivität (WR) nutzen die Resonanz zwischen dem kapazitiven Prüfobjekt und der induktiven Drossel des Prüfsystems, um eine kontinuierliche sinusförmige Hochspannung zu erzeugen. Durch das Stellen der variablen Induktivität der Drossel wird die natürliche Resonanzfrequenz des Prüfkreises auf die speisende Frequenz abgestimmt. Wenn Drossel und Prüfobjekt als Reihenschwingkreis konzipiert sind, ergibt sich eine ideale sinusförmige Prüfspannung. Die Drossel ist ölgekühlt in einem geschlossenen Stahltank installiert.
Ihre Vorteile auf einen Blick
-
Niedriger Teilentladungspegel < 2 pC
-
Hoher Lastzyklus durch hervorragende Kühlungseigenschafte
-
Geringe Speiseleistung durch hohe Güte der Resonanzdrossel
-
Ideale sinusförmige Prüfspannung bei Reihenresonanzsystemen
-
Niedriger Geräuschpegel durch spezielle mechanische Konstruktion
-
Wartungsarmer Betrieb während der gesamten Lebensdauer des Prüfsystems
Produktinformationen
- Für die Stückprüfung von Mittel- und Hochspannungskabeln bis zu 200 kV Prüfspannung gemäß IEC 60502 und IEC 60840
- Für die Stückprüfung von Hochspannungskondensatoren bis zu 60 kV Prüfspannung gemäß IEC 60871
- Für die Stück- und Typprüfung von Generatoren und Motoren bis zu 60 kV Prüfspannung gemäß IEC 6003
